Manual de Montaje de Conductos Metálicos Flexibles Reutilizables (IP-66)

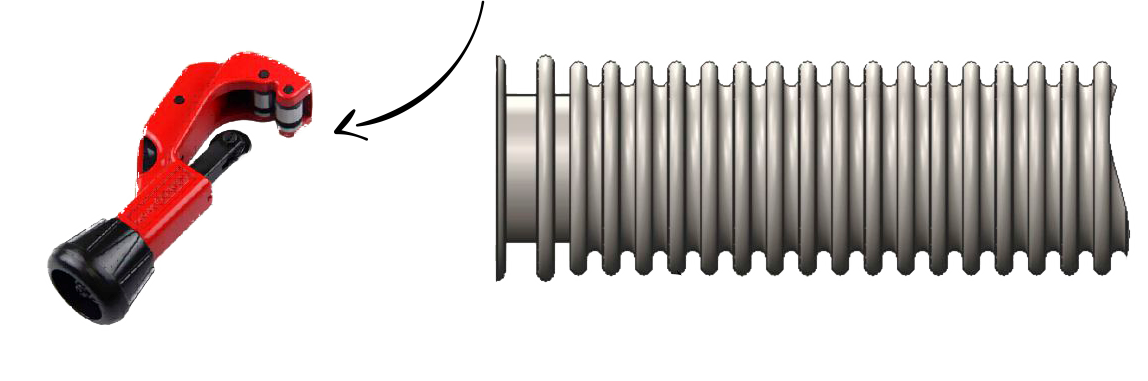

1. Cortar el corrugado en la parte inferior del enlace, usando una herramienta que no dañe la superdicie de la placa Ex.: Cortatubos manual. ![]() |
2. Inserte la junta de montaje en el corrugado. ![]() |

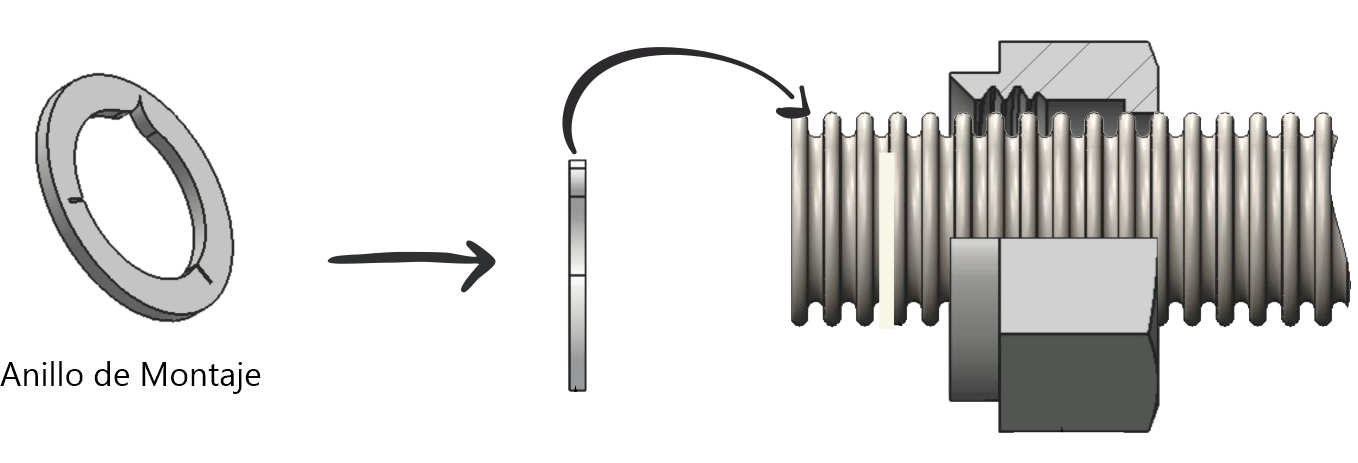

3. Coloque el anillo de montaje en el primer canal desde la cara del corrugado. Y cerrar con ayuda de unos alicates ![]() |

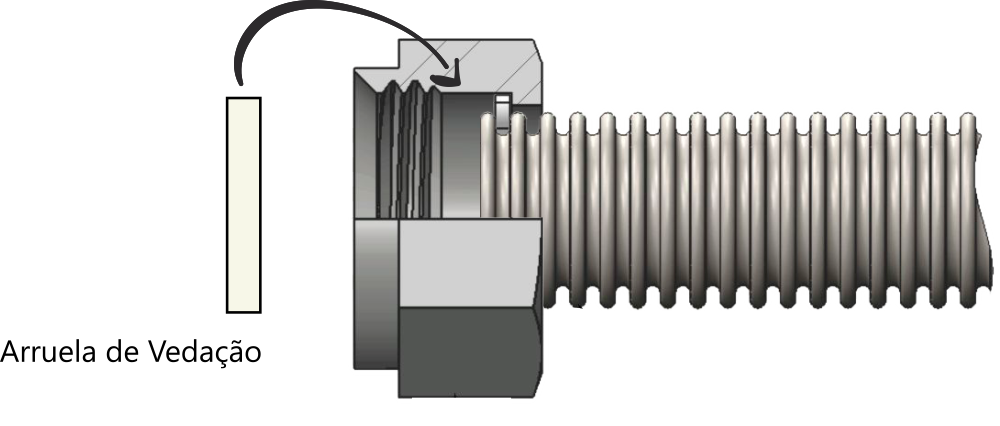

4. Coloque la arandela de sellado en la cara del corrugado. ![]() |
5. Montar / atornillar el adaptador macho / macho o hembra / macho en la conexion del equipo, segun la especializacion del proyecto. ![]() |

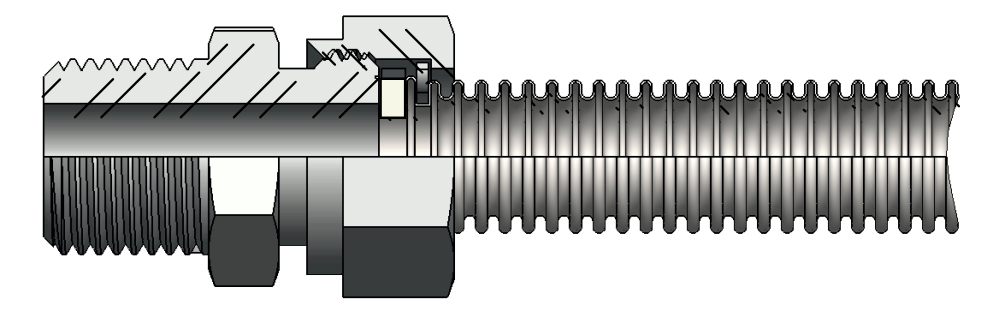

6. Monte / atornille el extremo macho del adaptador en la unión de montaje y apriete hasta que los eslabones corrugados estén completamente comprimidos entre el anillo de montaje y la arandela de sellado. Par de apriete máximo recomendado 30 N.m |
