Electroducto metálico flexible a prueba de tiempo IP-66 - Prensado
Electroducto Metálico Flexible (IP-66) - Prensado está indicado para proteger cables y cables eléctricos en instalaciones y montajes de máquinas y equipos (por ejemplo instrumentación), que quedan expuestos a la acción del tiempo, en instalaciones y equipos para industria alimenticia sujetos a lavado periódicas, para alimentación de equipos eléctricos instalados en la orilla marítima y algunas aplicaciones subterráneas.

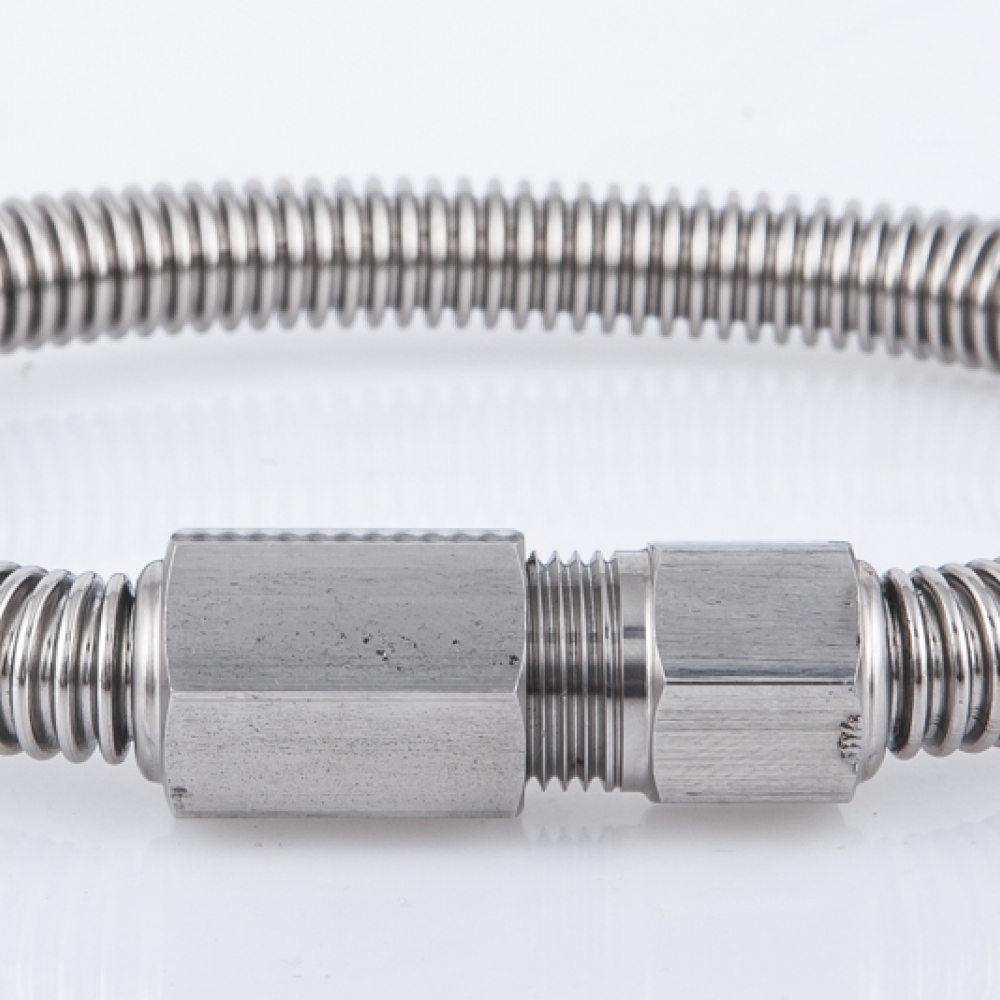

Electroducto Metálico Flexible (IP-66) - Prensado es fabricado con Tubo Metálico Flexible sanfonizado (corrugado) en Acero Inox de AISI-321 o AISI-316L (ABNT 304 o 316, conforme ABNT NBR 5601) sin revestimiento externo.
Electroducto Metálico Flexible (IP-66) - Prensado son suministrados montados con Terminales tipo Hembra Rotativa y / o Macho Rotativo, fabricados en Acero Inox AISI-304, AISI-316L, aluminio o Latón CLA con Roscas BSP (ABNT NBR 8133, NPT (ABNT NBR 8133, NPT) ABNT NBR 12912), Métrica (ABNT NBR ISO 724), PG u otros modelos / tipos bajo consulta.
Los terminales montados garantizan la estanqueidad del conjunto y la imposibilidad de desmontar accidental. A través del sistema de sellado con anillo O-Ring (Fig. Abajo) los terminales montados garantizan estanqueidad, y son rotativos.
Eletroducto Metálico Flexible (IP-66) - Prensado se suministra con diámetro, longitud y terminales de acuerdo con la instalación y montaje del cliente, también se puede suministrar con los conectores soldados en las extremidades.
|
Tubo Flexible D.N. (pol) |
Referencia |
Sección flexible (corrugado) |
Terminales |
||||
|
Ø ext. (mm) |
Ø int.¹ (mm) |
Mínimo radio de curvatura (mm) |
Descripción de los terminales |
Sext. “A” |
Ø agujero “B” |
||
|
3/8” |
ELETROINOX-3/8" |
14,5 |
10 |
55 |
TERMINAL MACHO PRENSADO |
3/4” |
9,5 mm |
|
1/2" |
ELETROINOX-1/2" |
17 |
12 |
70 |
TERMINAL MACHO PRENSADO |
7/8” |
12 mm |
|
3/4" |
ELETROINOX-3/4" |
27 |
20 |
80 |
TERMINAL MACHO PRENSADO |
1.1/4” |
19 mm |
|
1” |
ELETROINOX-1" |
32 |
25,5 |
90 |
TERMINAL MACHO PRENSADO |
1.1/2” |
25 mm |
|
1.1/4" |
ELETROINOX-1.1/4" |
41 |
31,5 |
110 |
TERMINAL MACHO PRENSADO |
1.3/4” |
31 mm |
|
1.1/2" |
ELETROINOX-1.1/2" |
50 |
38 |
130 |
TERMINAL MACHO PRENSADO |
2.1/4” |
38 mm |
|
2" |
ELETROINOX-2" |
65 |
50,5 |
170 |
TERMINAL MACHO PRENSADO |
2.5/8” |
50 mm |
|
2.1/2" |
ELETROINOX-2.1/2" |
81 |
63,5 |
200 |
TERMINAL MACHO PRENSADO |
Venta bajo consulta |
|
|
3" |
ELETROINOX-3" |
95 |
76 |
210 |
TERMINAL MACHO PRENSADO |
Venta bajo consulta |
|
|
4" |
ELETROINOX-4" |
117 |
101,5 |
230 |
TERMINAL MACHO PRENSADO |
Venta bajo consulta |
|
Temperatura de trabajo
El sellado cuando no se especifica se realiza con anillo de junta tórica en Borracha Nitrílica Buna N, que resiste a temperaturas de -40ºC a 135ºC. Otros materiales de sellado pueden ser utilizados para atender a otros rangos de temperatura. Información sobre rango de temperatura, y demás características sobre los materiales disponibles para sellado y montaje del Electroducto Metálico Flexible (IP-66) en Especificación O'Rings Electroducto Metálico Flexible (IP-66) - Prensado (Haga clic aquí).
Grado de protección
Electroducto Metálico Flexible (IP-66) - Prensado ha sido diseñado para garantizar la atención al grado de protección IP-66, conforme ABNT NBR IEC 60529, siempre que se siga expresamente las Instrucciones de Montaje, para visualizarlo haga clic aquí.
