Electroducto metálico flexible para Atmósferas Explosivas (EX)
El conducto metálico flexible para atmósferas explosivas de Haenke, con diámetros nominales que van desde 1/2” hasta 4”, está recomendado para instalaciones eléctricas en ambientes con vapores y gases inflamables de los Grupos IIA, IIB + H2.
Certificado según ABNT NBR IEC 60079-0 y Ordenanza INMETRO nº 179/2010, este conducto ofrece protección contra la intemperie (IP-66) y amortiguación de vibraciones, garantizando seguridad y cumplimiento en instalaciones industriales.
Características principales:
Protección contra la intemperie: Protege alambres y cables eléctricos de la intemperie y el mal tiempo (IP-66), asegurando durabilidad en condiciones adversas.
Amortiguación de Vibraciones: Ideal para compensar desalineaciones, permitiendo el movimiento y amortiguando las vibraciones de los equipos, preservando la integridad de los componentes eléctricos.
Cumplimiento de Normas: Diseñado, fabricado y probado de acuerdo con la ABNT NBR IEC 60079-0 y la Ordenanza INMETRO nº 179/2010, garantizando la seguridad y el cumplimiento en instalaciones industriales.
Variación dimensional controlada: La longitud total puede variar hasta un 1,5% y hasta un 1%, proporcionando una instalación precisa y personalizada.
Construcción:
Fabricado con un tubo metálico flexible (corrugado) en aleación de acero inoxidable serie 300, recubierto externamente con una trenza de alambres en aleación especial Cobre/Tomback (ELETROPROV-LATAO) o acero inoxidable serie 300 (ELETROPROV-INOX) e internamente con una capa aislante. trenzado con hilos de fibra sintética para prevenir posibles arcos eléctricos y para aislamiento térmico en caso de fallas en el sistema eléctrico.
|
TABLA DE COMPRIMIENTOS MÍNIMOS DE PUNTA A PUNTA PARA ELETROPROV LATÓN |
|||||||||
|
Modelos de Electroprov |
Longitudes mínimas de extremo a extremo (mm) |
||||||||
|
1/2" |
3/4" |
1” |
1.1/4” |
1.1/2” |
2” |
2.1/2” |
3” |
4” |
|
|

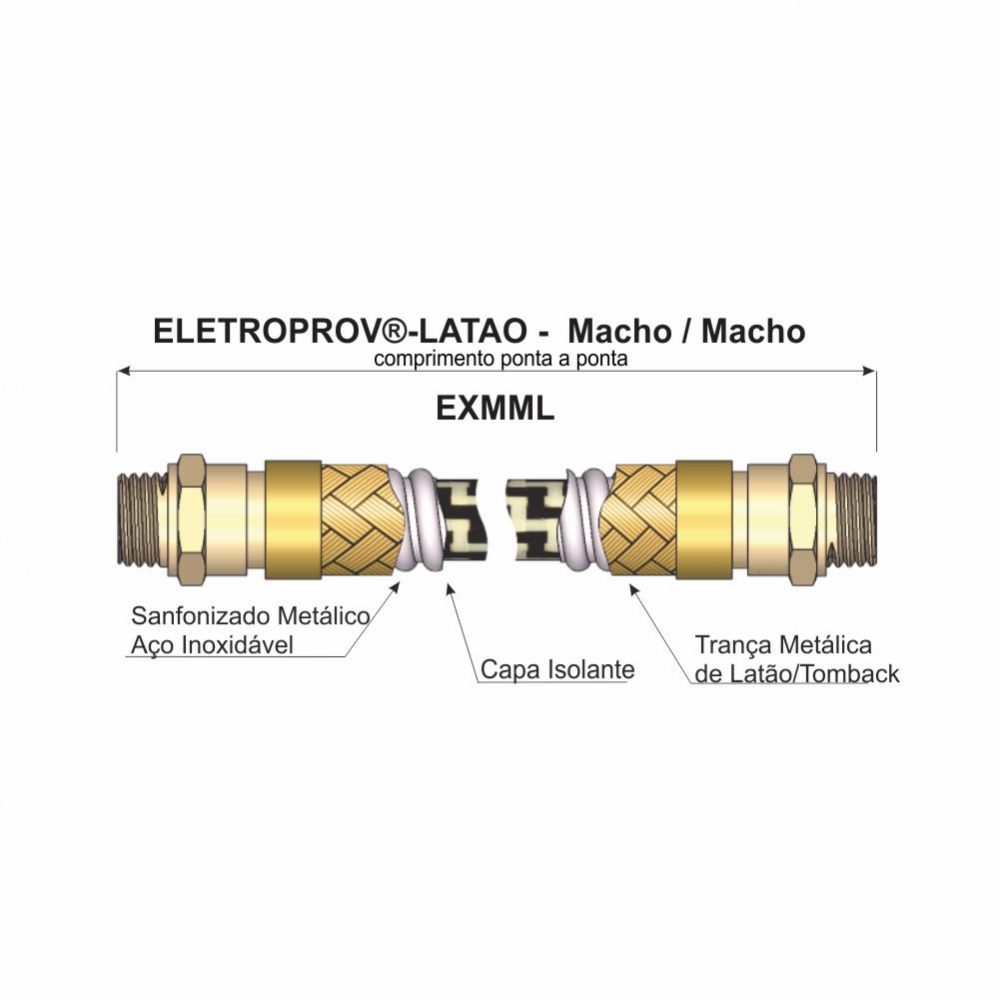

EXMML |
198 |
219 |
250 |
277 |
317 |
340 |
432 |
508 |
563 |
|

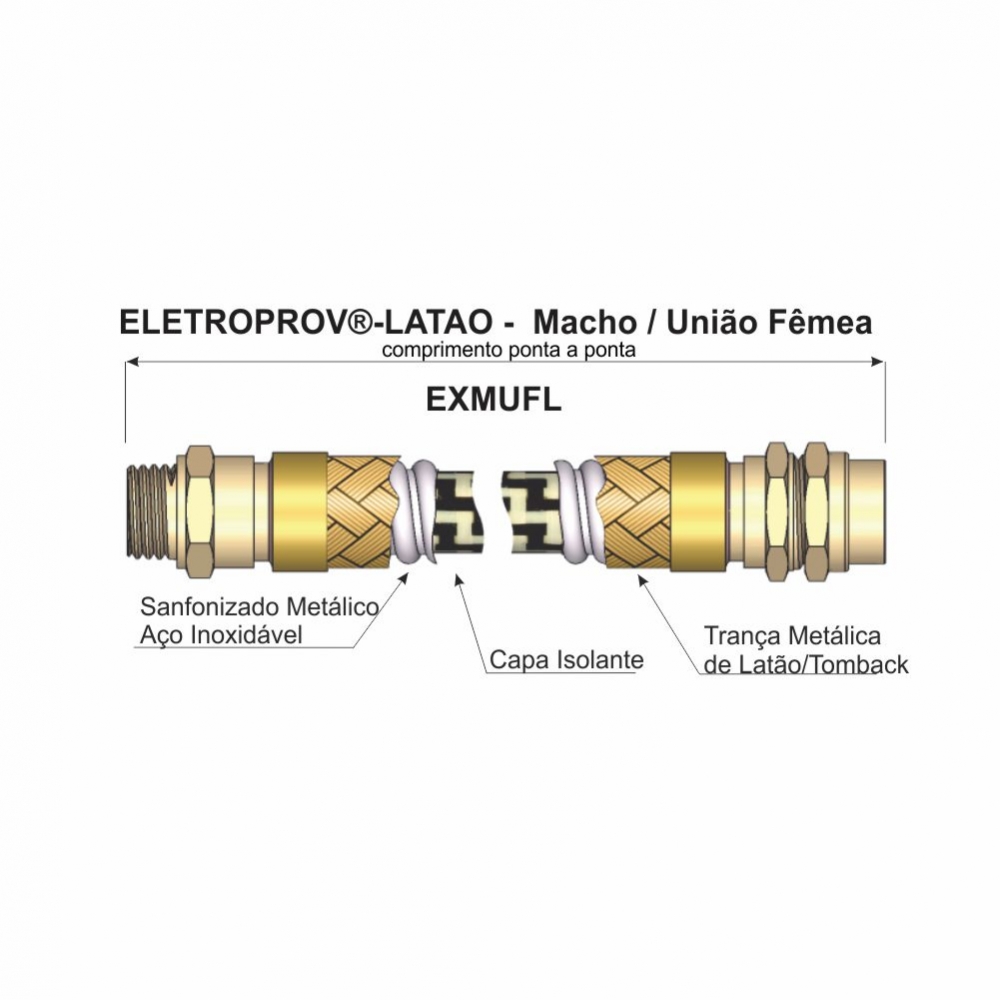

EXMUFL |
217 |
240 |
264 |
294 |
334 |
365 |
468 |
531 |
583 |
|

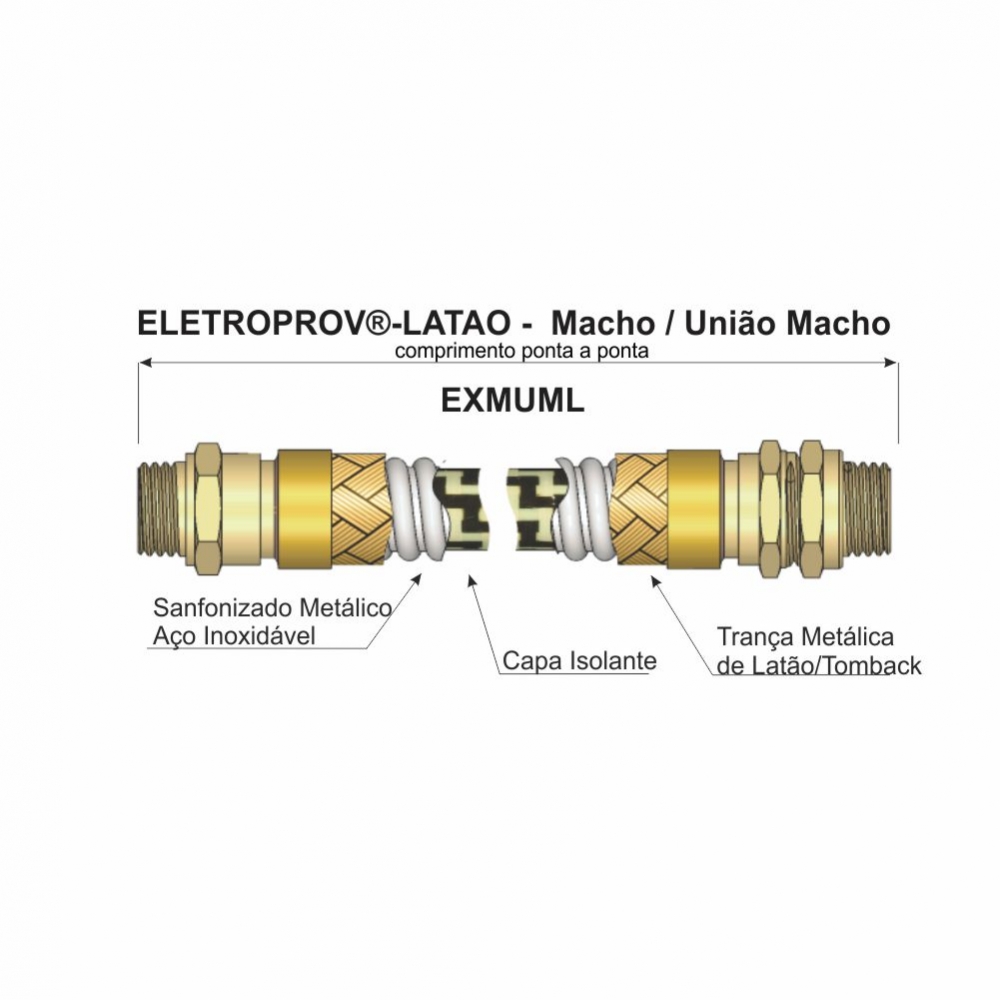

EXMUML |
223 |
244 |
275 |
302 |
345 |
371 |
474 |
544 |
601 |
|
EXUML |
247 |
269 |
300 |
327 |
373 |
402 |
516 |
580 |
638 |
|
EXUFL |
235 |
261 |
278 |
311 |
351 |
390 |
504 |
554 |
602 |
|

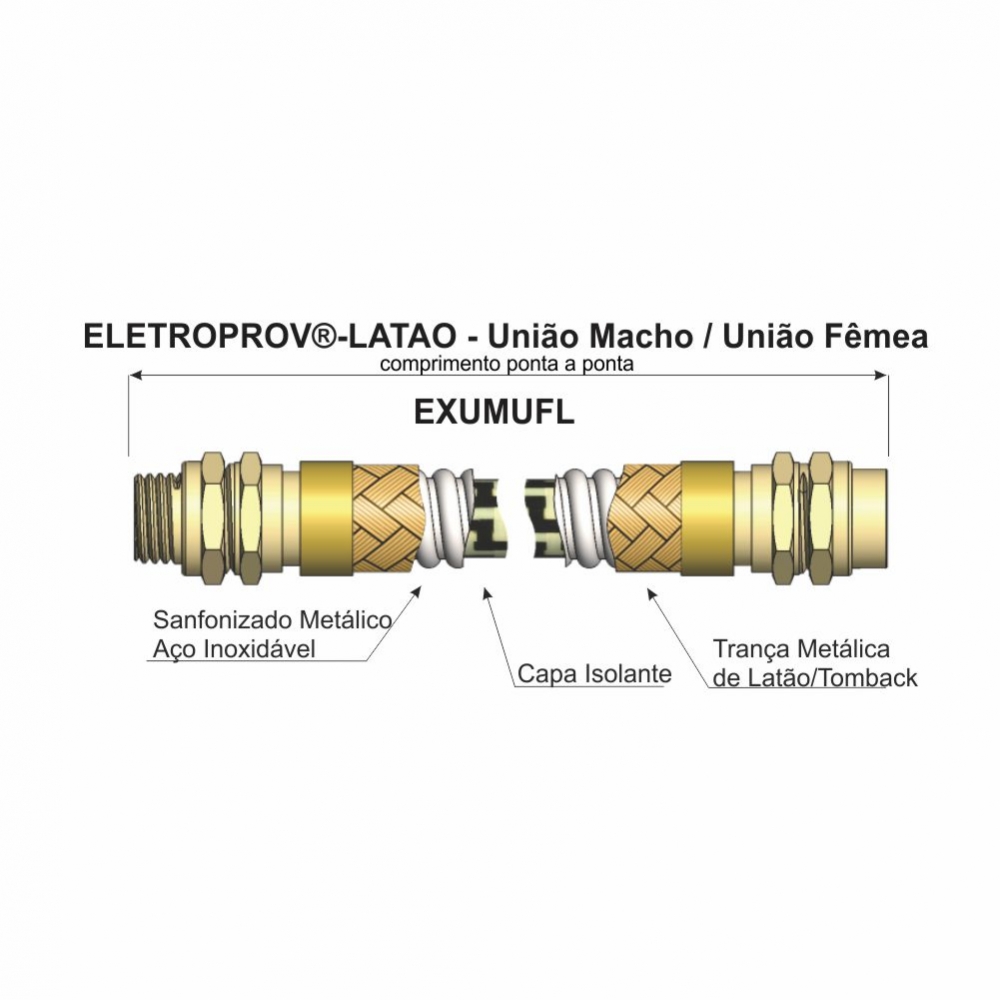

EXUMFL |
241 |
265 |
289 |
319 |
362 |
396 |
510 |
567 |
620 |
|
Comp. Mín. Flex |
50 |
60 |
80 |
100 |
120 |
150 |
200 |
250 |
300 |
|
Comp. Guante |
27 |
30 |
|||||||
