Electroducto metálico flexible para la atmósfera explosiva (EX) - Inox
El electrodo metálico flexible para atmósfera explosiva diámetro nominal de 1/2 "a 4" fabricado por HAENKE, está indicado para instalaciones eléctricas en ambientes con atmósferas explosivas de vapores inflamables y gases de los grupos IIA, IIB y IIC, nivel de protección EPL Gb.
Utilizado para proteger cables y cables eléctricos de la acción del tiempo e intemperies (IP-66) en instalaciones y montajes de máquinas y equipos, ideal para compensar desalineación, permitir movimientos y amortiguar las vibraciones de equipos sin afectar la línea o unidad instalada.
Diseñados, fabricados y ensayados para cumplir los requisitos de la norma ABNT NBR IEC 60079-0 - Atmósferas explosivas; Parte 0: Equipos - Requisitos generales y Portaria INMETRO nº 179 de 18/05/2010.
La longitud total puede variar hasta un 1,5% y un 1%.
la construcción:

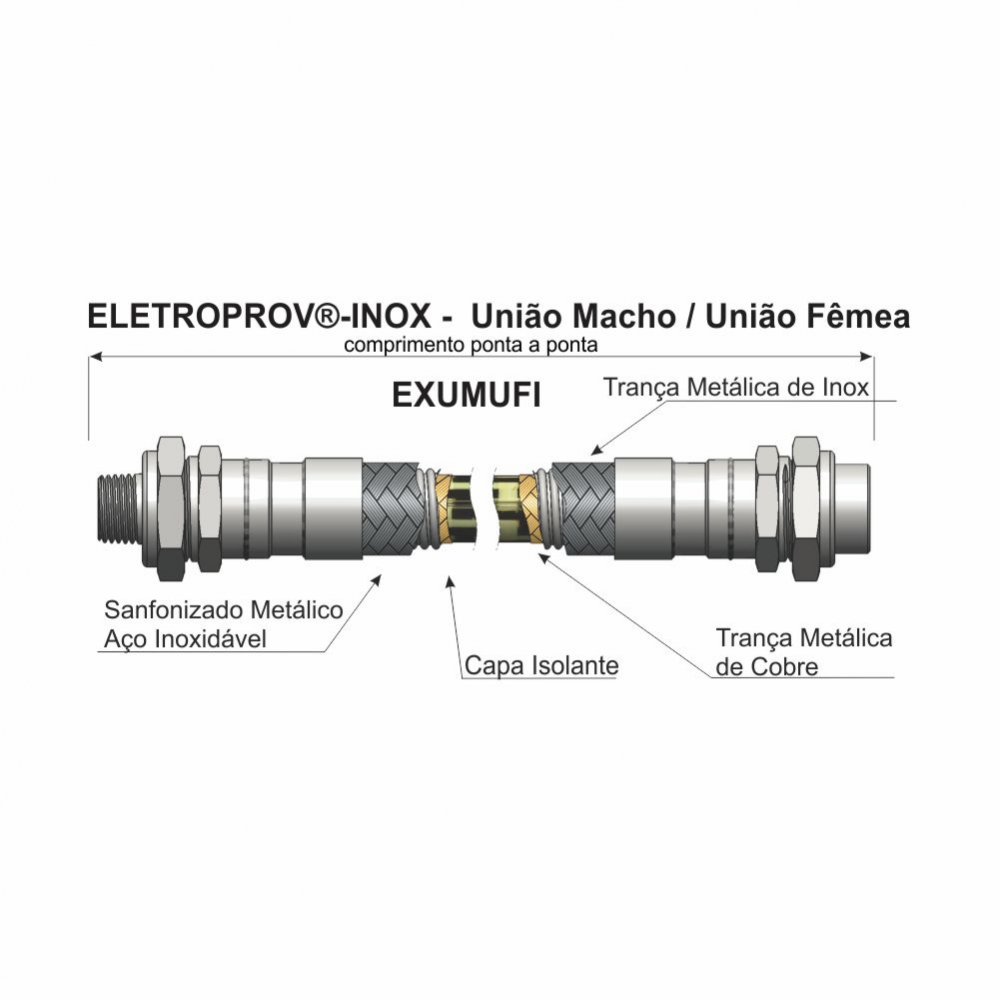

Fabricados con un tubo metálico flexible (corrugado) en aleación de acero inoxidable serie 300, externamente está revestido con un trenzado de hilos de aleación especial de cobre / tomback (ELETROPROV-LATAO) o de acero inoxidable serie 300 (ELETROPROV-INOX) e internamente con una capa aislante trenzado de hilos de fibra sintética para prevenir posibles arcos eléctricos y para aislamiento térmico en caso de fallas en el sistema eléctrico.
|
TABLA DE COMPRIMIENTOS MÍNIMOS DE PUNTA A PUNTA PARA ELETROPROV INOX |
|||||||||
|
Modelos de Electroprov |
Longitudes mínimas de extremo a extremo (mm) |
||||||||
|
1/2" |
3/4" |
1” |
1.1/4” |
1.1/2” |
2” |
2.1/2” |
3” |
4” |
|
|

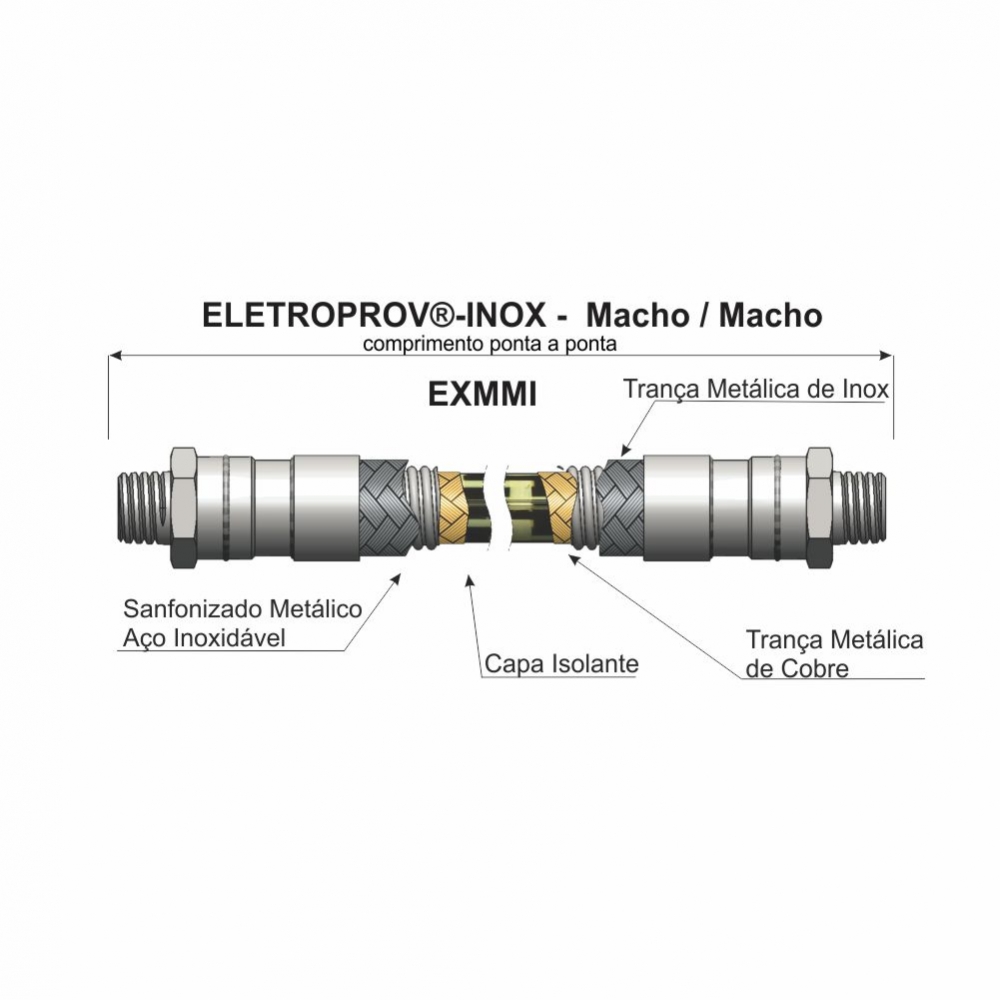

EXMMI |
198 |
219 |
250 |
277 |
317 |
340 |
432 |
508 |
563 |
|

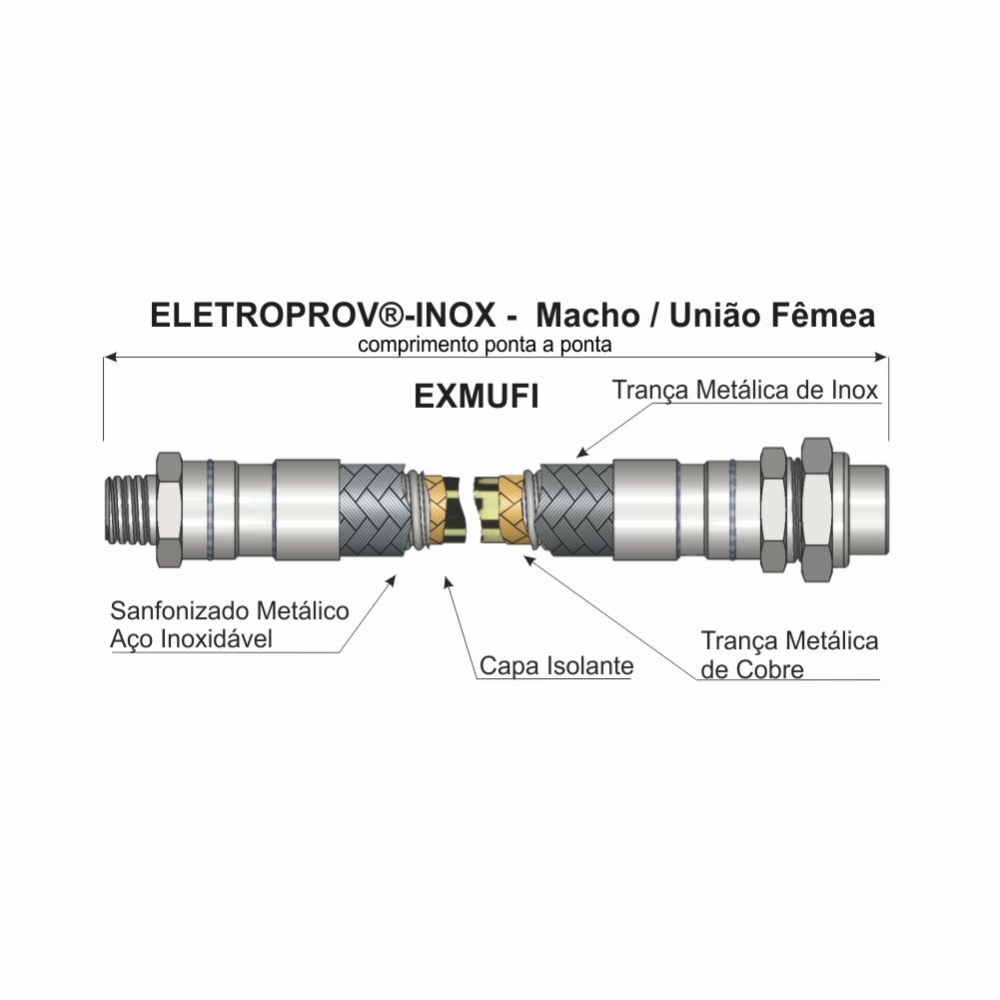

EXMUFI |
217 |
240 |
264 |
294 |
334 |
365 |
468 |
531 |
583 |
|

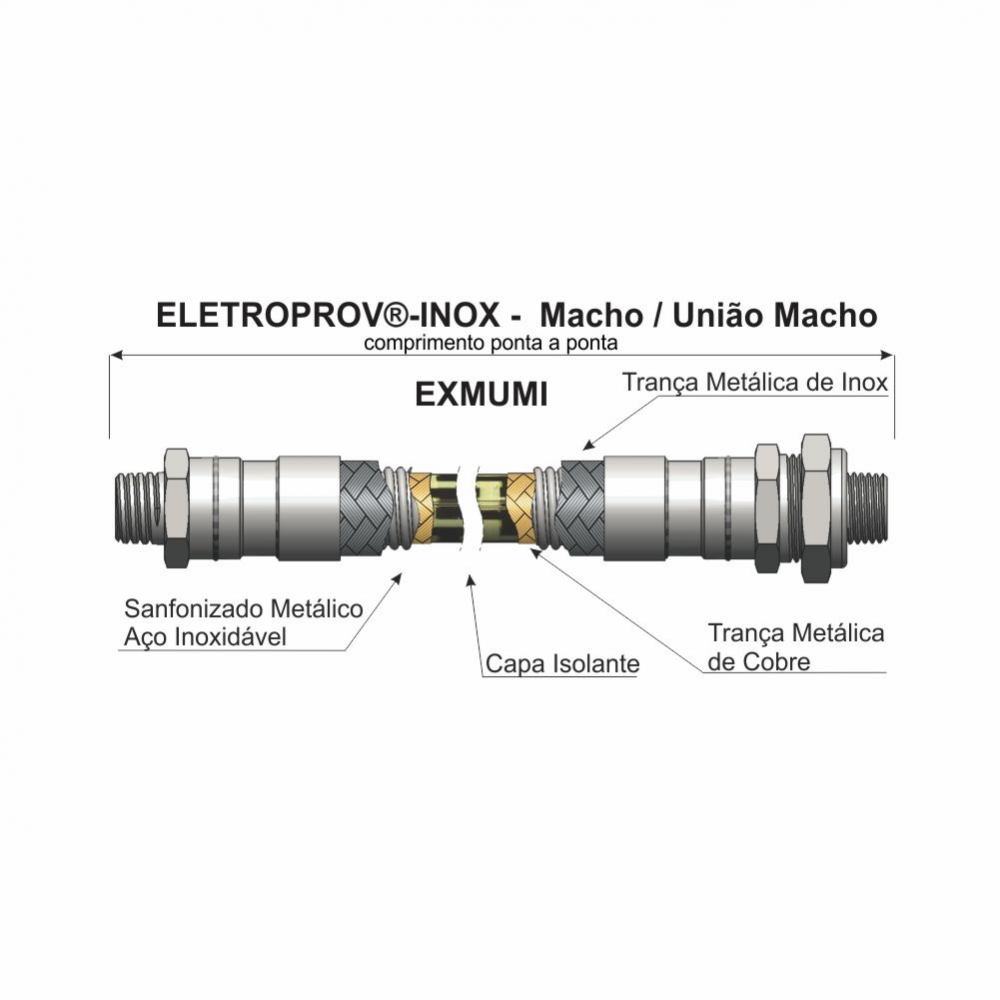

EXMUMI |
223 |
244 |
275 |
302 |
345 |
371 |
474 |
544 |
601 |
|
EXUMI |
247 |
269 |
300 |
327 |
373 |
402 |
516 |
580 |
638 |
|
EXUFI |
235 |
261 |
278 |
311 |
351 |
390 |
504 |
554 |
602 |
|
EXUMFI |
241 |
265 |
289 |
319 |
362 |
396 |
510 |
567 |
620 |
|
Comp. Mín. Flex |
50 |
60 |
80 |
100 |
120 |
150 |
200 |
250 |
300 |
|
Comp. Guante |
27 |
30 |
|||||||
Certificado UL-ATEX Certificado UL-IECEx Certificado UL-Inmetro Certificado TÜV
